Το σύστημα Cats® είναι ένα πλήρες σύστημα συναρμολόγησης για τη μεταφορά αέριων και υγρών ουσιών. Αποτελεί μια απλή και οικονομικά προσιτή εναλλακτική λύση για τη σύνδεση λεβήτων, ηλιακών και κλιματιστικών συστημάτων, αντλιών θερμότητας, συστημάτων πόσιμου και γκρίζου νερού κ.λπ. Το σύστημα Cats® είναι κατάλληλο τόσο για νέες εγκαταστάσεις όσο και για επισκευές ή πλήρεις ανακαινίσεις υφιστάμενων συστημάτων.

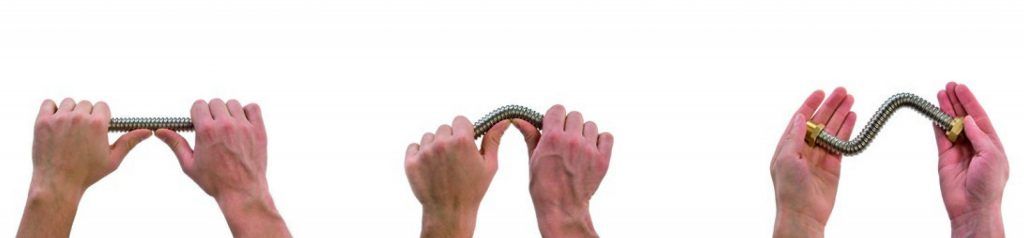

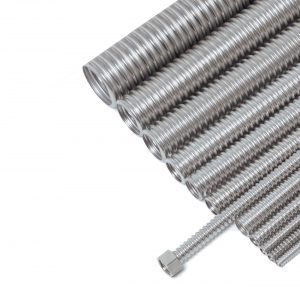

Οι κυματοειδείς σωλήνες μας παράγονται από υλικά υψηλής ποιότητας και είναι πιστοποιημένοι (DVGW) στη Γερμανία για χρήση σε εγκαταστάσεις αερίου από AISI 316L, καθώς και σε συστήματα πόσιμου νερού από AISI 304 και AISI 316L. Η παράλληλη κυμάτωση επιτρέπει στον σωλήνα να λυγίζει εύκολα και γρήγορα με το χέρι, χωρίς την ανάγκη εργαλείων. Η μικρότερη δυνατή ακτίνα καμπής χωρίς μείωση της διατομής του σωλήνα είναι ίση με 1,20 έως 1,70 φορές τη διάμετρο του εξωτερικού σωλήνα.
Η επαγγελματική εργασία και η χρήση κατάλληλων εξαρτημάτων εξασφαλίζουν μια ασφαλή σύνδεση. Τα χαρακτηριστικά του χάλυβα που χρησιμοποιείται στα προϊόντα μας προσφέρουν δυνατότητες για πολλές εφαρμογές. Είναι ιδιαίτερα κατάλληλος για συνδέσεις λεβήτων, ηλιακών συλλεκτών, συστημάτων πεπιεσμένου αέρα, αντλιών θερμότητας, fancoils, συστοιχιών σωληνώσεων νερού, αεροθερμίας κ.λπ.
Τομείς εφαρμογής
Χαρακτηριστικά του συστήματος κυματοειδούς χαλύβδινου σωλήνα Cats®
Τεχνικές λεπτομέρειες
Πίεση λειτουργίας
DN8 έως DN25: PN 16 (16 bar)
DN32 έως DN50: PN 5 (5 bar)
Πίεση καταστροφής από υπερπίεση: 140 έως 220 bar
Διαστάσεις
A) Τυπική διάσταση του συστήματος συναρμολόγησης (που μπορεί να πρεσαριστεί με την πρέσα Cats 120)
B) Διάσταση προαιρετικού συστήματος συναρμολόγησης – (δυνατότητα πρεσαρίσματος με την πρέσα Cats 120 – σιαγόνες κατόπιν αιτήματος του πελάτη)
C) Αυτές οι διαστάσεις δεν αποτελούν μέρος του συστήματος συναρμολόγησης (οι διαστάσεις αυτές παρέχονται ως έτοιμα προϊόντα με τις απαιτούμενες απολήξεις εγκατεστημένες σε σωλήνα από τον κατασκευαστή)
Το σύστημα πρεσαρίσματος που μεταμορφώνει τις εγκαταστάσεις
Ανακαλύψτε την άνεση της πρέσας CATS 120
Ευελιξία και αποδοτικότητα στις εγκαταστάσεις:
Το εργαλείο πρεσαρίσματος CATS 120 αποτελεί την ιδανική λύση για επιτόπια εγκατάσταση σωληνώσεων Cats®. Σχεδιασμένο ώστε να προσαρμόζεται σε διαφορετικές συνθήκες και εφαρμογές, επιτρέπει την εργασία με εσωτερικές διαμέτρους από Dn8 έως Dn25, ασκώντας πάντα την ίδια πίεση και δημιουργώντας μια τέλεια επίπεδη σύνδεση με το πρεσάρισμα τριών κυματώσεων του σωλήνα.
Με μία μόνο συσκευή μπορείτε να πραγματοποιείτε εγκαταστάσεις γρήγορα και εύκολα, βελτιστοποιώντας χρόνο και πόρους σε έργα της υδροθερμοϋγειονομικής βιομηχανίας. Ο ευέλικτος σχεδιασμός της την καθιστά κατάλληλη για ένα ευρύ φάσμα εφαρμογών, όπως δίκτυα διανομής νερού, αερίου και ηλιοθερμικών συστημάτων. Η πρέσα παρέχεται σε βαλιτσάκι, μαζί με κόφτη σωλήνων και τις 5 σιαγόνες για τις διαφορετικές διαμέτρους σωλήνων: Dn8, Dn12, Dn15, Dn20 και Dn25.
Απλοποιήστε τις διαδικασίες εγκατάστασης και εξασφαλίστε επαγγελματικά αποτελέσματα με το εργαλείο πρεσαρίσματος CATS 120.
