El sistema Cats® és un sistema de muntatge complet per a la transferència de substàncies gasoses i líquides. És una alternativa senzilla i assequible per connectar calderes, sistemes solars i d’aire condicionat, bombes tèrmiques, sistemes d’aigües potables i grises, etc. El sistema Cats® és adequat per a noves instal·lacions, així com per a reparacions o revisions completes de sistemes establerts.

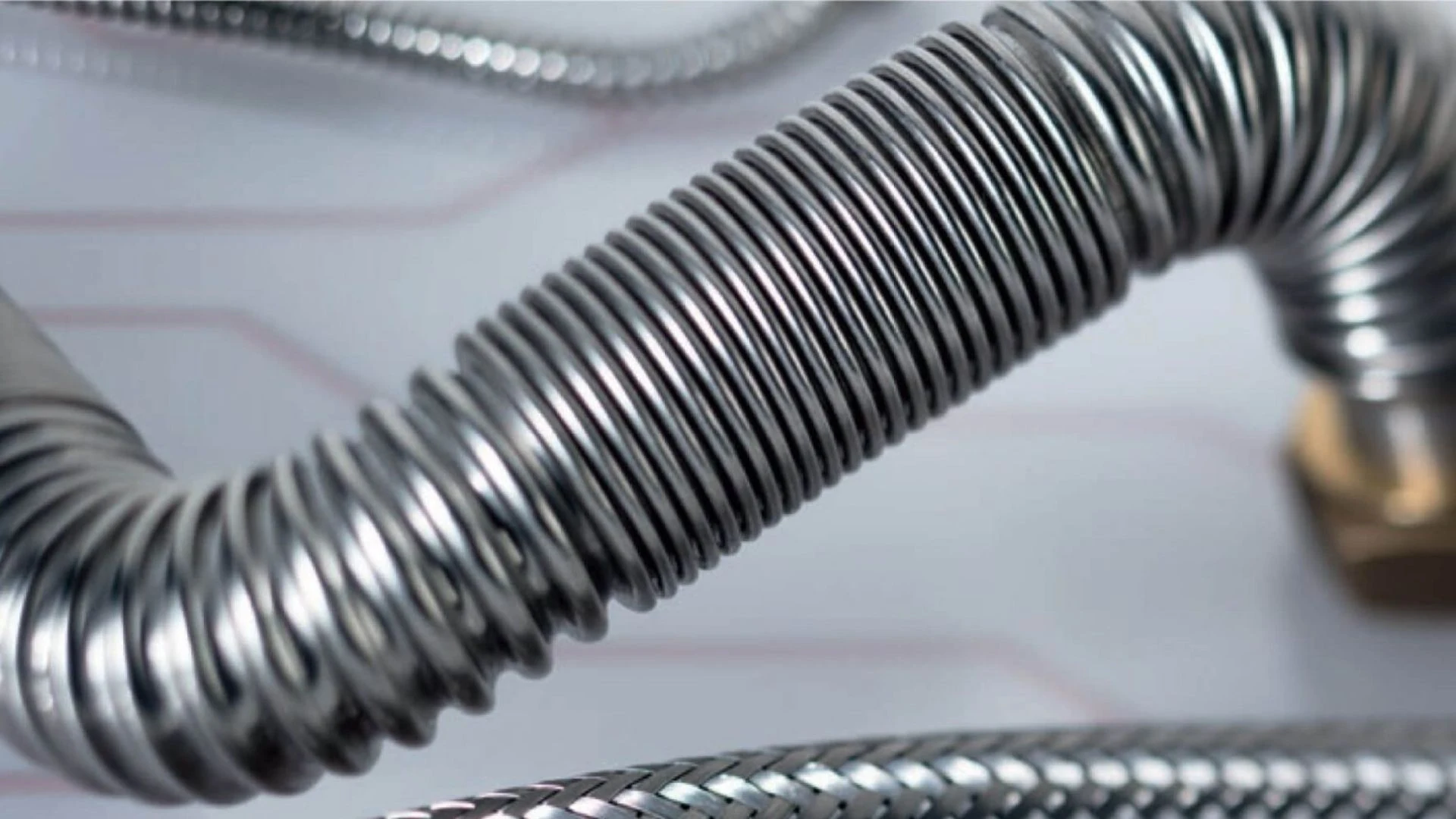

Els nostres tubs corrugats es produeixen amb materials d’alta qualitat i estan certificats (DVGW) a Alemanya per al seu ús en instal·lacions de gas fetes d’AISI 316L, així com sistemes d’aigua potable fets d’AISI 304 i AISI 316L. La corrugació paral·lela permet que el tub es doblegi fàcil i ràpidament a mà, sense necessitat d’eines. El radi de curvatura més petit possible sense causar una constricció de la secció transversal en el tub és igual a 1.20 a 1.70 del diàmetre exterior.
La mà d’obra professional i l’ús d’accessoris apropiats garanteixen una connexió segura. Les característiques de l’acer que s’utilitza en els nostres productes ofereixen potencial per a diverses aplicacions. És sobretot recomanable per a les unions de calderes, plaques solars, sistemes d’aire comprimit, bombes de calor, fancoils, bateries de canonada d’aigua, aerotèrmia, etc.
Tub corrugat inox enfront de coure: comparativa tècnica
El coure és el material de referència en instal·lacions de fontaneria i calefacció des de fa dècades. Funciona bé en moltes aplicacions i els instal·ladors el coneixen. Però en determinades situacions tècniques —aerotèrmia, solar tèrmica, espais reduïts, cicles tèrmics intensos— el tub corrugat d’acer inoxidable ofereix avantatges concrets que el coure no pot igualar.
Aquesta taula recull els criteris de decisió més rellevants per a l’instal·lador i el fabricant de calderes:
| Criteri | Tub corrugat Inox CATS (AISI 316L) |
Tub de coure rígid |
|---|---|---|
| Doblat en obra | ✔ A mà, sense eines en els diàmetres DN8 fins a DN25 | ✖ Requereix corbadora calibrada |
| Colze de 90° | ✔ Manual, sense accessori addicional | ✖ Colze soldat o pressfitting |
| Nombre d'unions per instal·lació | ✔ Mínim: el tub s'adapta al recorregut | ✖ Alt: cada canvi de direcció requereix peça |
| Risc de fuita | ✔ Reduït: menys unions, estanquitat metall-metall | ✖ Proporcional al nombre d'unions |
| Resistència a vibració mecànica | ✔ Alta: la corrugació absorbeix vibració | ✖ Baixa: la vibració fatiga les soldadures |
| Resistència al glicol | ✔ Excel·lent: AISI 316L inert al glicol | ✖ Limitada: el glicol degrada el coure a llarg termini |
| Dilatació tèrmica gestionable | ✔ Sí: la corrugació absorbeix expansió axial | ✖ Només amb peces de dilatació addicionals |
| Temperatura màxima contínua | ✔ 200°C segons solar amb aïllament PES | ✖ 180°C |
| Temperatura a curt termini | ✔ Fins a 650°C | ✖ 250°C |
| Pressió de treball | ✔ PN16 (DN8-DN25) / PN5 (DN32-DN50) | Variable segons gruix de paret |
| Eficiència tèrmica vs tub recte | ✔ 50% superior: flux turbulent per corrugació | Referència: flux laminar en tub recte |
| Resistència a la corrosió | ✔ Molt alta: AISI 316L | Mitjana: susceptible en ambients agressius |
| Reciclabilitat | ✔ 100% acer inoxidable | Alta: coure reciclable |
| Eines d'instal·lació | ✔ Tallatubs CATS 250 + premsa CATS 120 o sistema C-Klip. Adaptadors universals per a premses automàtiques Type 1 i Type 2. |
Corbadora, bufador o eina de pressfitting. |
| Pes | ✔ Lleuger (menor que coure en mateix diàmetre) | Més pesat |
| Certificació gas | ✔ DVGW (Alemanya), UNE-EN 15266 | Segons fabricant |
Quin material és més adequat segons l'aplicació
No totes les aplicacions requereixen el mateix criteri de decisió.
Aquesta segona taula orienta l’elecció segons el tipus d’instal·lació:
| Aplicació | Tub corrugat Inox CATS |
Tub de coure | Observació |
|---|---|---|---|
| Aigua freda i calenta (hidro sanitari) |
✔ Recomanat (AISI 304 o 316L) | Vàlid | L'inox és preferible en aigua amb clor o agressiva |
| Aerotèrmia / bomba de calor | ✔ Molt recomanat | Amb limitacions | El coure pateix fatiga per vibració i cicles tèrmics |
| Solar tèrmica amb glicol | ✔ Molt recomanat (AISI 316L) | ✖ No recomanat | El glicol degrada el coure a llarg termini |
| Gas domèstic i industrial | ✔ Recomanat (AISI 316L, WR16-CE) | Vàlid en alguns casos | L'inox corrugat compleix UNE-EN 15266 |
| Intercanviadors de calor | ✔ Molt recomanat | Vàlid | El corrugat millora l'eficiència tèrmica un 50% vs tub recte |
| Espais reduïts i accés difícil | ✔ Molt recomanat | Amb dificultat | El doblat a mà simplifica la instal·lació en espais tècnics |
| Rehabilitació d'instal·lacions existents | ✔ Molt recomanat | Vàlid | El CATS s'adapta a instal·lacions amb coure, PEX o multicapa |
| Gasos industrials i medicinals | ✔ Recomanat (AISI 316L) | ✖ No recomanat | Requereix canonada certificada específicament |
Dades tècniques de referència del sistema CATS
| Paràmetre | Valor |
|---|---|
| Material aigua potable | AISI 304 i AISI 316L |
| Material gas, solar, industrial | AISI 316L |
| Pressió de treball DN8-DN25 | PN 16 (16 bar) |
| Pressió de treball DN32-DN50 | PN 5 (5 bar) |
| Pressió de destrucció | 140 a 220 bar segons diàmetre |
| Radi de curvatura mínim | 1,20 a 1,70 x diàmetre exterior |
| Temperatura operativa contínua (versió solar PES) |
Fins a 200°C |
| Temperatura a curt termini | Fins a 650°C |
| Rang de temperatura general | -196°C a +550°C |
| Certificació | DVGW (Alemanya) |
| Normativa gas Espanya | UNE-EN 15266, UNE 60670-3 |
| Famílies de gas compatibles | 1a (ciutat), 2a (natural/metà), 3a (GLP) |
| Longituds estàndard | Rotlles de 4, 10, 20 i 60 m |
| Longituds sota comanda | Fins a 200 m |
| Eficiència tèrmica vs tub recte | 50% superior |
Sectors d'aplicació
Tub corrugat d'acer inoxidable Cats®: característiques, aplicacions i avantatges tècnics
detalls tècnics
Pressió de treball
DN8 a DN25: PN 16 (16 bar)
DN32 a DN50: PN 5 (5 bar)
Destrucció sobrepressió: 140 a 220 bars
Dimensions
A) Dimensió estàndard de sistema de muntatge (que es pot prémer amb la premsa Cats 120)
B) Dimensió del sistema de muntatge opcional – (capaç de ser pressionat amb premsa Cats 120 – mordasses a
petició del client)
C) Aquestes dimensions no són part del sistema de muntatge (Aquestes dimensions se subministren com els
productes confeccionats amb les terminacions requerides instal·lats en un tub pel fabricant)

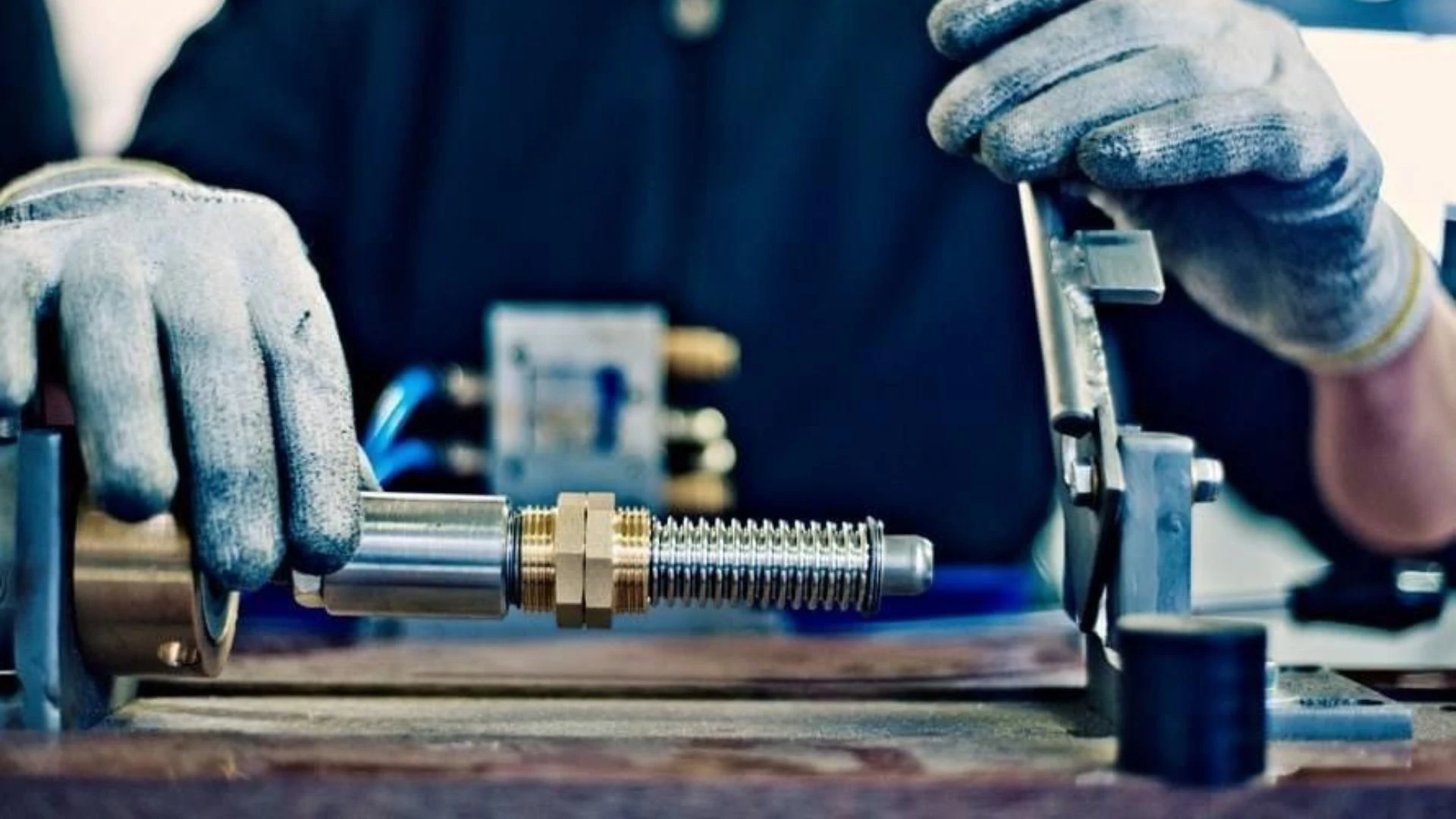

El sistema de premsat que transforma les instal·lacions
Descobreix la comoditat de la premsa CATS 120
Versatilitat i Eficiència en Instal·lacions:
La nostra eina de premsat CATS 120 és la solució ideal per a la instal·lació in situ de canonades Cats®. Dissenyada per adaptar-se a diverses condicions i aplicacions, permet treballar amb diàmetres interns des de Dn8 fins a Dn25 exercint sempre la mateixa pressió i creant una junta plana perfecta en premsar tres ones de tub.
Amb un sol equip, podràs realitzar instal·lacions de forma ràpida i senzilla, optimitzant el temps i els recursos en projectes de la indústria hidrotermo-sanitària. El seu disseny versàtil la fa perfecta per a una àmplia gamma d’aplicacions, incloent la distribució d’aigua, gas i sistemes solars tèrmics. Aquesta premsa va inclosa en un maletí, amb un tallatubs, i les 5 mordasses per als diferents diàmetres de tub, Dn8, Dn12, DN15, Dn20 i Dn25.
Simplifica els teus processos d’instal·lació i garanteix resultats professionals amb la nostra eina de premsat.
